Огнеметы Вермахта

Flammenwerfer 35

Полная масса, кг  36
Прицельная дальность: 25 м
Максимальная дальность: 30 м
Вид боепитания: 1 топливный баллон
12 огнеметных танков и 4 линейных участвовали в 42 г. в штурме Севастополя в составе 223-й отдельной танковой роты (по другим данным 1-ой роты 224-го танкового батальона).
Объем резервуара огнесмеси, л 11,8
Расчет: 1 чел.

Конструкция

Огнемёт состоял из станка (трубчатой рамы) с двумя плечевыми ремнями, к которому вертикально крепились два металлических резервуара: большой содержал 11,8 л горючей смеси «Flammol Nr.19», расположенный слева от него малый — сжатый азот.
Большой резервуар соединялся гибким армированным шлангом с брандспойтом, оборудованным работающим от батареи калильным воспламенителем, а малый резервуар посредством шланга с вентилем — с большим.

Принцип действия

Для применения оружия огнемётчик, направив брандспойт в сторону цели, включал расположенный на конце ствола воспламенитель, открывал вентиль подачи азота, а затем — подачу горючей смеси.
Пройдя через брандспойт, выталкиваемая силой сжатого газа горючая смесь воспламенялась и достигала цели, находящейся на расстоянии до 30 м.
Электрическое воспламенение, впервые применённое в конструкции огнемёта, давало возможность произвольно регулировать продолжительность выстрелов и позволяло произвести около 35 выстрелов. Продолжительность работы при непрерывной подаче горючей смеси составляла 45 секунд.

Боевое применение

Огнемёты находились на вооружении сапёрных подразделений: в каждой роте имелось по три ранцевых огнемёта Flammenwerfer 35, которые могли объединяться в небольшие огнемётные отделения, использовавшиеся в составе штурмовых групп.
Несмотря на возможность применения огнемёта одним человеком, в бою его всегда сопровождали один или два пехотинца, прикрывавших действия огнемётчика стрелковым оружием, давая ему возможность незаметно приблизиться к цели на расстояние 25-30 м.

Начальный этап Второй мировой войны выявил ряд недостатков, существенно снижающих возможности применения этого эффективного оружия. Главным из них (кроме того, что появившийся на поле боя огнемётчик становился первоочередной целью снайперов и стрелков противника) оставалась довольно значительная масса огнемёта, снижавшая манёвренность и повышавшая уязвимость вооружённых им пехотных подразделений.

Как решение этой проблемы, с 1940 года на смену модели FmW.35 пришёл облегчённый Flammenwerfer 40 klein (нем. klein — маленький) с уменьшенным объёмом горючей смеси и размещением малого (газового) резервуара внутри большого, а в 1942 году — Flammenwerfer 41 с горизонтальным расположением резервуаров. Однако образцы Flammenwerfer 35, уже имевшиеся в войсках, не были сняты с вооружения и также продолжали применяться.

Серийное производство огнеметов обоих модификаций продолжалось до конца 1941 года.

Flammenwerfer 41

Полная масса: 22 кг
Объем резервуара огнесмеси: 7.5 л
Прицельная дальность:  20
Максимальная дальность: 30 м
Вид боепитания: 1 топливный баллон
1 газовый баллон (азот)
Расчет: 1 чел.

Опыт боевого применения выявил целый ряд серьезных недостатков в конструкции ранцевого огнемета FmW.34, главным из которых по-прежнему оставался слишком большой вес оружия. В связи с этим было принято решение начать разработку более легкой и компактной модификации огнемета: летом 1941 года начались первые проектные работы в этом направлении. Уже весной 1942 года в войска начал поступать новый ранцевый огнемет, получивший обозначение Flammenwerfer 41 (более известен как FmW.41).

Огнемет состоял из специального станка с двумя плечевыми ремнями, большого резервуара для огнесмеси, малого резервуара со сжатым газом, специального брандспойта и воспламеняющего устройства. Дальность выстрела струи огнесмеси составляла 20-25 метров.

Огнемет FmW.41 имел целый ряд отличий от предыдущих моделей: теперь большой и малый резервуар располагались горизонтально в нижней части трапециевидного полужесткого холщового станка ранцевого типа на легкой сварной раме. В целом такая компоновка существенно уменьшала силуэт огнеметчика, тем самым снижалась вероятность поражения противником резервуара с огнесмесью. Полный вес заправленного огнемета составлял 22 кг (по другим данным 21,3), сокращение веса было достигнуто, прежде всего, за счет сокращения объема резервуара для огнесмеси. Большой резервуар содержал 7 литров огнесмеси "Flammцl Nr.19", малый резервуар заполнялся азотом.

Серийное производство огнемета FmW.41 продолжалось вплоть до запуска в серийное производство его улучшенной модификации, получившей обозначение Flammenwerfer mit Strahlpatrone 41 (FmWS.41). Первоначально изготовленные FmW.41 продолжали использоваться германской армией вплоть до окончания войны. Всего с 1942 по 1945 год было изготовлено 64284 шт огнеметов обоих модификаций; в 1942 году - 2764 шт; в 1943 году - 11480 шт; в 1944 году - 44280 шт; в 1945 году - 5760 шт.

Flammenwerfer mit Strahlpatrone 41

Полная масса, кг  18
Объем резервуара огнесмеси, л  7
Прицельная дальность, м  30
Вид боепитания: 1 топливный баллон
1 газовый баллон (азот)
Расчет: 1 чел.

Опыт боевого применения ранцевых огнеметов на Восточном фронте позволил оперативно внести ряд усовершенствований в конструкцию нового огнемета FmW.41.  В условиях "русской зимы" воспламеняющие устройства огнеметов очень часто выходили из строя из-за минусовых температур. По этой причине в срочном порядке был разработан и запущен в серийное производство вариант огнемета со специальным воспламеняющим устройством - реактивным пиропатроном. В конце 1942 года был начат серийный выпуск улучшенного огнемета, получившего обозначение Flammenwerfer mit Strahlpatrone 41.

Конструктивно огнемет почти полностью повторял предыдущую модель: большой резервуар для огнесмеси, малый резервуар со сжатым газом, специальный брандспойт с пиропатроном (в комплект входил специальный подсумок с 10 реактивными пиропатронами). Дальность выстрела струи огнесмеси составляла 30 метров.

Большой и малый резервуар располагались горизонтально в нижней части трапециевидного полужесткого холщового станка ранцевого типа. Полный вес заправленного огнемета теперь составлял 18 кг, сокращение веса было достигнуто, прежде всего, за счет использования тонкого листового металла. Большой резервуар содержал 7 литров огнесмеси "Flammцl Nr.19" (на 10 секунд непрерывного ведения огня), малый резервуар заполнялся водородом.

Подобная конструкция огнемета стала стандартом для оружейной промышленности Германии того времени. В результате дальнейшего усовершенствования конструкции, огнемет Flammenwerfer mit Strahlpatrone 41 стал базовой основой для последующих работ по созданию новых ранцевых огнеметов - Flammenwerfer 43 (с объемом огнесмеси 9 литров и дальностью выстрела 40 метров, массой 24 кг) и Flammenwerfer 44 (с объемом огнесмеси 4 литров и дальностью выстрела 28 метров, массой 12 кг). Однако, производство подобных огнеметов ограничилось лишь малосерийными партиями.

Flammenwerfer 43/ Flammenwerfer 44

Очередными модернизированными моделями огнемётов стали Flammenwerfer 43, который был способен выстреливать свои 9 литров горючей смеси на расстояние до 40 метров, но был слишком тяжёлым (24 кг), и Flammenwerfer 44, который был полной противоположностью предыдущему: имел вес всего 12 кг, но мог выстреливать свои 4 литра горючей смеси лишь на 28 метров.

Einstossflammenwerfer 46

Полная масса: 3.6 кг
Объем резервуара огнесмеси: 1,7 л
Прицельная дальность 27 м
Максимальная дальность 30м

Очень интересной разработкой (в которой можно провести параллели с Panzerfaust, так как этот огнемёт был одноразовым) был Einstossflammenwerfer 46, разработка которого началась по настоятельным запросам армии. Это был одноразовый (на один выстрел) огнемёт, которым предполагалось вооружать штурмовые подразделения. Он представлял из себя трубу длиной 60 см и диаметром 7 см. Был способен произвести 1 полусекундный выстрел на расстояние до 30 метров. Снаряжённый вес огнемёта составлял всего 3,6 кг, и был очень эффективным и популярным в войсках. С конца 1944 по начало 1945 года было выпущено 30.700 Einstossflammenwerfer 46. Многие из них использовались при обороне Берлина. Стоить напомнить, что, несмотря на свою "одноразовость", Einstossflammenwerfer никоим образом не был связан с проектом "Flammfaust", разрабатывавшегося в составе общего проекта Panzerfaust.

mittlerer Flammenwerfer

Средний огнемет, с расчетом из двух человек, резервуар с огнесмесью которого перевозился на двухколесной тележке. Емкость резервуара составляла 30 литров, а продолжительность непрерывного огнеметания 25 секунд. Вес установки 102 кг.

Abwehr-Flammenwerfer 42

Стационарный оборонительный огнемёт образца 1942 г. - Abwehrflammenwerfer 42. В ёмкости огнемёта содержалось 30 л зажигательной смеси, которых хватало для создания огненной струи дальностью 50 м и удержания её в течении 3 секунд. Огнеметы устанавливались перед собственными оборонительными рубежами и приводильсь в действие проволокой, за которую цеплялась пехота противника.

Sd. Kfz.251/16 — mittlerer Flammpanzerwagen

Sd.Kfz.251/16 – mittlerer Flammpanzerwagen – эти бронетранспортеры были вооружены двумя огнеметами Flammenwerfer калибра 14-мм и двумя пулеметами MG-34 или MG-42 калибра 7,92-мм (боекомплект 2010 патронов). Огнеметы располагались по обоим бортам, в горизонтальной плоскости они имели сектор обстрела 90°, а возвышения до +40°. Горючая смесь перевозилась в двух емкостях, расположенных в кормовой части боевого отделения, общим объемом 700 литров. Ее запас позволял произвести 80 двухсекундных выстрелов. Емкость с горючей смесью к переносному огнемету крепилась к дверям. Несколько бронетранспортеров Sd.Kfz.251/16 было вооружено огнеметами Flammenwerfer 42 калибра 7-мм.

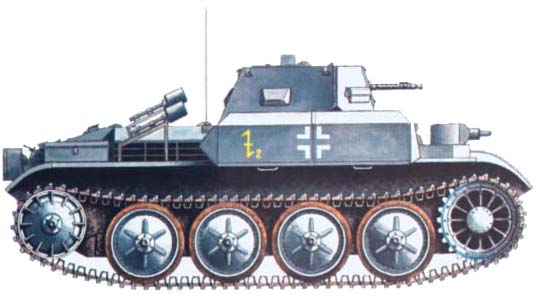

Panzerkampfwagen II Flamm Ausf A und Ausf B

Он был вооружён огнемётами с каждой стороны, над защитными кожухами гусениц. Огнемёты были установлены в башнеподобных надстройках (Spitzkopfe), позволявших иметь 180-ти градусный сектор обстрела. Каждый огнемёт имел собственный бак с горючим составом, объёмом 160 литров. Этого количества хватало для 80-ти выстрелов на максимальную дистанцию 25 метров. Баки содержали смесь из масла и бензина, которая выстреливалась с помощью сжатого азота, размещённого в шести герметичных баллонах. Воспламенение смеси происходило с помощью ацетиленовых горелок. Дополнительным вооружением был 7,92мм. пулемёт MG34 с боезапасом 1800 выстрелов. Пулемёт устанавливался в маленькой вращающейся башне (Kugelblende). Экипаж состоял из 3-х человек (водитель, радист и командир/оператор огнемёта). Толщина брони варьировалась от 14,5 до 30мм. PzKpfw II (F) оснащался 6-ти цилиндровым двигателем Maybach HL62 TRM, мощностью 140л.с. С апреля по сентябрь 1939 года MAN построил 46 шасси, которые в начале 1940 года были вооружены компанией Wegmann & Co. Дополнительно, в апреле 1940 года, из 7-й и 8-й танковых дивизий были взяты 30 PzKpfw II Ausf D/E, и были также переоборудованы в PzKpfw II(F). Всего было изготовлено 90 Flamingo: 87 из них были закончены к октябрю 1940 году, ещё 3 - к февралю 1941 года. В марте 1940 года была заказана ещё одна партия PzKpfw II(F) из 150 танков, но к августу 1941 года было закончено только 90 машин. Общее число выпущенных огнемётных танков Flamingo не превысило 200 машин. Все они были включены в состав 19-й танковой дивизии, дислоцировавшейся в 1940-41 годах в Германии, а затем в состав 101-го огнемётного танкового полка, воевавшего на Восточном фронте, и находились там до конца 1941 года. После этого большинство из них было переоборудовано в Marder II. PzKpfw II(F) использовался как оружие ближнего боя при непосредственной поддержке пехоты. Сегодня полностью восстановленный и функционирующий Flammpanzer II можно увидеть в экспозиции "Wehrtechnik Museum", в Кобленце (Koblenz), в Германии.

Panzerkampfwagen III (Flamm) Ausf. M

С февраля по апрель 1943 года компания Wegmann переоборудовала 100 Ausf M (номера шасси 77609-77708) в Flammpanzer - огнемётный танк. Новая машина получила обозначение PzKpfw III Ausf M (Fl) Sd.Kfz 141/3. Также они были известны как Flammpanzer III или Panzerflammwagen III. Это был немодифицированный Ausf. M с установленными на переднюю часть корпуса дополнительными бронеплитами толщиной от 30 до 50мм. Это было сделано в связи с тем, что огнемётному танку для открытия эффективного огня требовалось подойти ближе к цели, что делало его более уязвимым. В отличие от стандартных Pz III, Flammpanzer имел экипаж из 3-х человек: командир/огнемётчик, радист/стрелок и водитель. Орудие и боезапас на Flammpanzer были заменены огнемётом и ёмкостями с горючим составом. Эта машина была вооружена 14мм. огнемётом Flammenwerfer (с дальностью стрельбы 55-60 метров) и двумя 7,92мм. пулемётами MG34. Огнемёт устанавливался на месте стандартного 50мм. орудия и был спрятан внутри толстой трубы длиной 1.5 м., с таким расчётом, чтобы издали Flammpamzer выглядел как стандартный Panzer III. Огнемёт имел свободу перемещения по вертикали 8 градусов и по горизонтали - 20 градусов. Flammpanzer имел запас горючей смеси (Flammol) примерно 1020 литров в двух ёмкостях внутри танка. Смесь подавалась в трубы с помощью помпы Koebe, приводимой в действие двухтактным бензиновым двигателем DKW и воспламенялась электрическим разрядником (Smitskerzen). Запаса смеси хватало на 125 односекундных или на 80-81 двух- или трёхсекундных выстрелов. Максимальная дистанция стрельбы составляла 60 метров, при использовании подожжённой смеси, и 50м. - без воспламенения. Дальность стрельбы также зависела и от погоды. Flammpanzer III был разработан для ведения боёв в городах (Сталинград), но он так и не попал в этот город. В конечном счёте, Flammpanzer III вошли в состав танковых полков как огнемётные танковые взводы (по 7 машин в каждом). Рапорт, датированный 5 мая 1941 года, даёт представление о распределении Flammpanzer III: 28 в танковую дивизию "Grossdeutschland", 15 в 6-ю танковую дивизию, 14 в 1-ю танковую дивизию, 14 в 24-ю танковую дивизию, 14 в 26-ю танковую дивизию и 7 в 16-ю танковую дивизию, наряду с отдельной машиной, отправленной в Schule Wunsdorf. Рапорт от 1943 года говорит о том, что Flammpanzer III в том году входили в состав 1-ой, 6-ой, 11-ой, 14-ой, 24-ой и "Grossdeutschland" танковых дивизий в СССР, и в состав 16-ой и 26-ой танковых дивизий в Италии.Рапорт от июля 1943 года даёт информацию о том, что 41 Flammpanzer III, входящий в состав 6-ой, 10-ой и "Grossdeutschland" танковых дивизий, готовились к атаке на Курск. Этот вариант огнемётного танка оказался неэффективным, и 35 машин были снова переделаны в стандартные танки Pz III или в Sturmgeschutz III. К ноябрю 1944 года только 10 из выпущенных 100 Flammpanzer III были отремонтированы и объединены в 351-ю роту огнемётных танков, которая просуществовала практически до конца войны и ещё в апреле 1945 года входила в состав Судетской армейской группы. Сегодня огнемётный танк Panzerkampfwagen III (Fl) (номер шасси 77651), захваченный в Италии, можно увидеть в музее Кобленца (Koblenz) в Германии, куда он был перевезён с Американского испытательного полигона в Абердине.

Pz.Kpfw. B2 740(f)

Средние танки B-1bis около года немцами не использовались, вероятно из-за того, что "командир" был вынужден исполнять обязанности заряжающего и наводчика, а сам танк при относительно сильном бронировании обладал высоким силуэтом. Только в конце 41 г, когда немцев на Восточном фронте припекло, и он стал сжирать танковую технику Рейха, В-1 ввели в строй (ноябрь 41 г - июнь 42 г).
На часть танков установили немецкие радиостанции, и они использовались в качестве линейных, а 60 танков переоборудовали в огнемётные. Огнемёт устанавливался вместо 75-мм лобового орудия, наводчик получил смотровую щель. Огнесмесь находилась в забронированной 30-мм листами цистерне на корме машины, запас позволял сделать 200 2...3-секундных выстрелов.
12 огнеметных танков и 4 линейных участвовали в 42 г. в штурме Севастополя в составе 223-й отдельной танковой роты (по другим данным 1-ой роты 224-го танкового батальона).
